*GML2020* *- Integrated Input Channel -*



クリックで拡大

	GML2020はベストスラーのマイクプリアンプGML8300、４バンドバージョンのGML8200パラメトリックEQ、更にGML8900ダイナミックレンジコントローラーのコンボを搭載したシングルチャンネルストリップです。
	そして、個々単独型にはみれない、追加機能追加として：
	マイク／ライン／MI(DI)のインプットセレクション、フロントパネル搭載の2極ハイパスフィルター、フェーズリバース、ファントムパワースウィッチ、そして精密なインプット表示LEDメーター等、盛りだくさんです。
	最大-10dBのゲイン還元から70dBの増幅、インプットゲインはぴったり5dBステップで、低出力のリボンマイクから、セミプロのキーボードまでそれぞれの状況に順応して１つのノブでホットなマスタリングチェインの一部になる事も可能！ EQとダイナミックセクションはそれぞれ個々にバイパス可能、マルチチャンネル用に最大8つのGML2020がリンク可能です。特にGML2020の役立つポイントとして、EQセクションはダイナミックスセクションの前後ろどちらのポイントにも置け、またはスイッチ１つでサイドチェンセクションに送る事も出来ます。この機能１つとってもGML2020がかなり柔軟なレコーディングツールである事が明らかです。しっかりした2Uシャーシに上記のの機能を１つのボックスに詰め込みました。


		Demo Movie	Recall Sheet ダウンロード

	SPECIFICATIONS* FORM FACTOR One channel, multi-input, gain, filter, parametric equalizer, and dynamic range controller · Inputs: Mic, Line, M/I · Gain control: -10dB to +70dB, 5dB steps · Input meter, Phase switch, Phantom power switch · Filter -- Second-order Butterworth active high-pass filter; 100Hz, flat, 40Hz · Routing control – EQ/ DYN signal flow, DYN Sidechain access · EQ section – 4 bands, fully parametric, continuously variable controls · Dynamics section – GML Series III control architecture; proprietary discrete VCA · 40-segment tricolor meter, displays true gain through Dynamics section INPUT Microphone: 1 kW balanced, >93dB CMRR, +36.6dBu max input before clipping Line: 20 kW balanced bridging, >92dB CMRR, +36.6dBu max input before clipping M/I: 1 MW unbalanced, +20dBu maximum input before clipping THROUGHPUT Bandwidth: -0.1dB / +0.002dB, <10Hz to >30kHz, worst-case -3dB, >150kHz and <<10Hz, typical <0.003% Harmonic distortion, 20Hz to 20kHz, typical <0.005% SMPTE Intermodulation distortion, typical 30v/usec discrete low-noise precision operational amplifiers, GML 9202 No electrolytic interstage or coupling capacitors Noise: -80dBu broadband, EQ and DYN engaged, typical -117dBu EIN, M/I input -123dBu EIN, Microphone or Line input -90dB crosstalk, 20Hz to 20kHz, worst case OUTPUT +26.6 dBu clipping < 3 mV output offset, stabilized by DC servo correction, direct coupled Normally wired pin 2 "hot” OTHER Requires GML Model 9015 external power supply; +/-28 VDC, +/-18 VDC Separate Ground and Chassis connections at rear 19" W x 3.5" H x 8.5" D rack mount chassis, black anodized aluminum, silver legend Weight: 11 lbs., approximate; shipping weight may vary

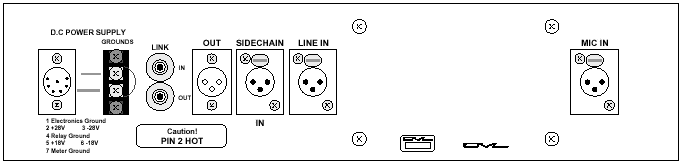

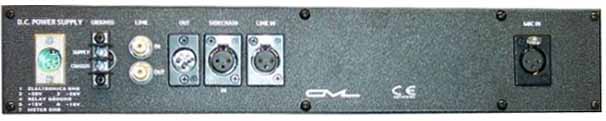

	Details: - Rear view

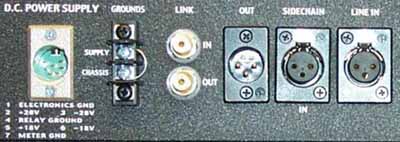

	- Rear view detail	- Input detail

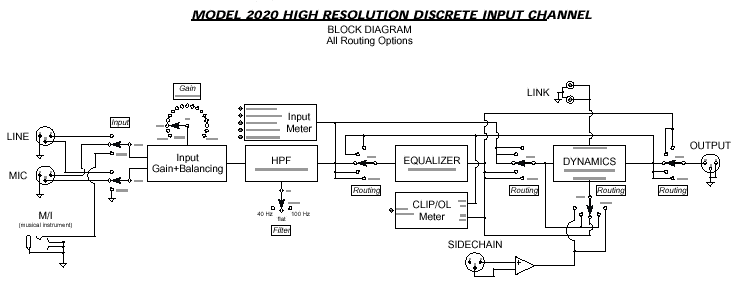

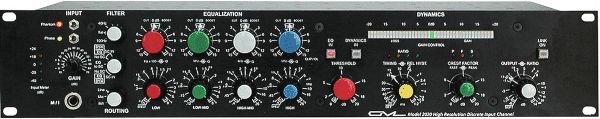

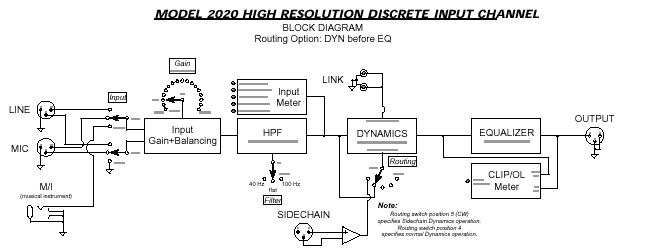

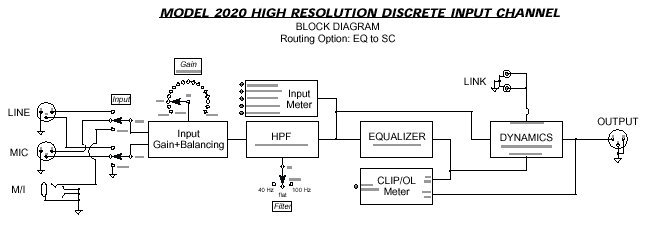

	FRONT Panel BACK Panel Block diagrams of signal routing options
