VSG-4

VSG-4
Video Sync Generator Card

www.promediaaudio.com

VSG-4 HD/SDビデオ・シンクジェネレイター・カード (DCD-8専用)

最新の高解像度ビデオ規格が、高精度のDCD-8デジタルオーディオ
クロックと融合しました。

VSG-4は、HDとSDのビデオアプリケーション用にアナログ3値シンク及び２値シンクをジェネレイトします。

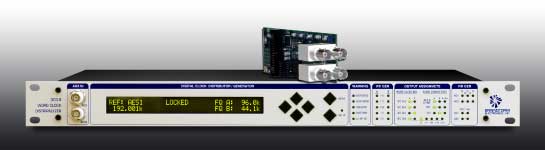

このカードは、ブレインストーム社DCD-8 HD対応マスタークロックジェネレイターのオプションとして設計され、これにより、
DCD-8は、ポストプロダクション、音楽レコーディング及び放送局等の現場で、全てのシンク条件に完璧なソリューションを提供します。

VSG-4はマスター・シンクジェネレーターとして使用するか、あるいは利用可能な外部リファレンスの内のどれにでもゲンロックします:Video (HD or SD), Word Clock, Digital Audio (AES/EBU, S/PDIF, FireWire, ADAT) or GPS.

DCD-8 BドメインのPLLを使用して、VSG-4は、長期に渡って、安定したHDクロックレートを提供します。

ゲンロックの場合、位相を維持しながら、出力レートをリファレンスと異なったレートにもできます。
例えば、30フレームと24フレームの組み合わせや 23.976と29.97 は正確に同調します。

BNC出力は４個で、２つがSD用、もう２つがHD用です。
2つの異なるSD及び2つの異なるHDシンクフォーマットを同時にジェネレイトすることも可能です。
4出力のフォーマット選択は、DCD-8のフロントパネルで、設定できます。

VSG-4内臓のDCD-8は、素晴らしい柔軟性を提供します。オーディオはビデオに、あるいは逆にロックすることもできます。
様々なレートを同時にジェネレイトすることが可能です。
重要な事は、1つのシンクリファレンスで、オーディオ/ビデオシステムの全体を走行させる事が出来る事です。

HD OUTPUT FORMATS

SD OUTPUT FORMATS

720p/23.976
720p/24
720p/25
720p/29.97
720p/30
720p/50
720p/59.94
720p/60

1080i/25
1080i/25 259M
1080i/29.97
1080i/30
1080sF/23.976
1080sF/24
1080sF/25
1080sF/29.97
1080sF/30

1080p/23.976
1080p/24
1080p/25
1080p/29.97
1080p/30
1080p/50
1080p/50 295M
1080p/59.94
1080p/60

525i/29.97
525i/30
625i/23.976
625i/24
PAL 625i/25

NTSC
monochrome
slow PAL
slow PAL
PAL

SPECIFICATIONS

Number of outputs

4 (2 SD + 2 HD)

Standards

1080
720
NTSC
PAL

SMPTE 274M, RP211, 295M
SMPTE 296M
RS170A
Rec ITU-R BT.470-6

Output Levels

Tri-level
NTSC
PAL

600mV p-p into 75 Ohm (+/-300mVDC sync tip)
429mV p-p into 75 Ohm (-286mVDC sync tip)
450mV p-p into 75 Ohm (-300mVDC sync tip)

Waveforms

All rise and fall times per their respective standards

References

Internal Xtl, Video (HD & SD), WC, AES, S/PDIF, FireWire, ADAT, GPS

Connectors

BNC - 75 Ohm - DC coupled

Form Factor

2” x 5.4” PCB - for Brainstorm DCD-8 only

DCD-8 Domain

When generating HD sync, the VSG-4 uses the B Domain on the DCD-8
