DCD-12 Word Clock Distributor
www.promediaaudio.com
		新しいDCD12は、これまでにない多才で柔軟な機能を持ち、尚且つ、設定が容易でパワフルです。
		このDCD12を導入する事により、完璧なワードクロックソリューションを手に入れられます。
		数多くの異なるリファレンス信号にロックし、ゲンロックする事が可能です。

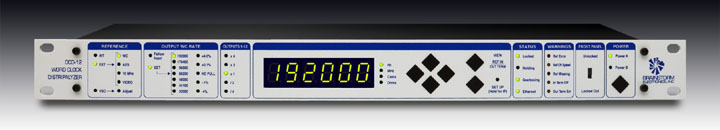

上記クリックで拡大
		DCD-12は、12個のBNC出力を装備したワードクロック分配器です。DCD-8と同じ優れたジッター削減技術を採用し、DCD-8の伴侶といえる姉妹器です。DCD-12は、高精度インターナルクリスタル、及び、WC，Video　Sync（すべての標準HD・SDレート）、AES31，S／PDIF，GPSやルビジュウムクロックからの10MHzのようなエクスターナルリファレンスにロックした192KHzまでの周波数のワードクロックを供給します。リファレンス入力のレートは、自動的に検知測定され、“ｌｅａｒｎｅｄ”されます。出力レートは、入力レートと同一レート、もしくは、自由に設定する事が可能です。イーサーネットは、ファームウエアのアップとパラメーターの設定、そして、モニターをリモートする為に、使用します。
					定価　オープン価格
	MAIN FEATURES:
	•	対応外部リファレンス・クロック:				•	プルアップ、プルダウンレートが、VSOと同様に使用可能 (+ or - 200 cents)
		-10MHz (GPS, Rubidium Clock)Antelope10MにLock可能
		-WC				•	出力先の終端状態を検出するディスプレイ表示
		-AES				•	シンプルで安価な、二重化電源対応
		Video (HD or SD)				•	フロントパネル操作ロックスイッチ
	•	ワードクロック出力数12 (BNC)				•	イーサーネット: TCP/IP ネットワーク:
	•	リファレンスレートと異なるアウトプットレートを設定可能 (gearboxing)					- 本体設定、レート、ステータスのモニター
							- パラメーターの設定
	•	マスタージェネレーターとして内部クリスタルで動作可能					- ファームウェアーアップデート
	•	WC 9-12 出力は、リファレンスレートに対するマルチプライヤー （逓倍）とデバイダー（分周）を装備
上記クリックで拡大

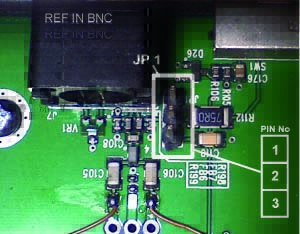

REF IN grounding options
DCD-12 のREF Input には、2 種類のグランド処理オプションが選択可能です。 下記に、その設定を示します。工場出荷時は、ジャンパー無しと成っています。
			・No jumper = FLOAT ・Jumper 1-2: DC GROUND ・Jumper 2-3: RF GROUND
			注意：通常、変更する必要は有りません。 システム設定時に問題が発生した時のみ、適切な状態に変更し、御使用下さい。
								日本語マニュアルダウンロード
								Ground Option Guide
